F109戰斗機

F109

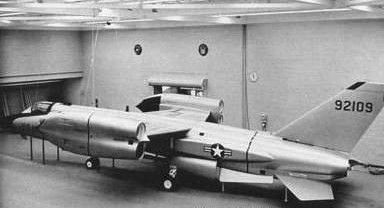

貝爾公司開發的一種M2一級的垂直/短距起落戰斗機方案，公司內部編號D-188A。一共裝有6臺通用電氣公司的J85-5噴氣發動機，2臺在機身內，提供前飛速度，4臺分別裝在兩側翼尖，并可以轉向，提供垂直推力和前進推力。值得一提的是，該機是在德國VJ-101驗證機上發展而來的。但美國軍方卻不喜歡這個方案，他們給貝爾公司的經費只夠做一個全尺寸模型，于是XF-109還未出生就夭折了。 性能指標

尺寸數據：翼展 7.24米，機長 18.90米，機高 3.98米。

重量數據：空重 6240千克，最大起飛重量 10850千克。

性能數據：最大速度 2440千米/時，升限 18300米，航程 3700千米。

武器裝備：一門 20毫米機炮。

動力裝置：8臺美國通用電氣公司 J85-GE-5 渦噴發動機，推力 8*11.6 千牛。
